產品詳情
◆ 基于MCU(微處理器)的2CT型產品
◆ 實時處理/高精度
◆ 電流設定范圍：05型：05-6A / 30型：3-30A/ 60型：10-60A
◆ 數字顯示：跳閘原因/便于尋找故障
◆ 復位：手動（即時）/電動（遠距離）
◆ 通過DIP開關選擇負載：單相（1P）/三相（3P）
◆ “失效-安全”（N型）/“無失效/安全”（R型）可通過DIP開關選擇
使用范圍：
◇ 水泵、風機、空調、電梯、起重機、吊車、機床及其他設備的電動機故障保護
◇ 汽車行業、水處理行業以及各種大型工廠內的電動機故障保護
◇ 替代熱繼電器使用，具有保護精度高、動作靈敏度高的特點
保護項目：
保護項目 | 動作（跳閘）時間 | 備注 |
過流 | O-TIME | Is |
缺相 | 3秒 | [(MAX-MIN)/MAX]*100>90 |
堵轉 | 經過D-TIME后0.5秒 | 大于3倍OC設定值 |
技術參數：
電流設定 | 規格 | 范圍 |
05 | 0.5 ~ 6A | |
30 | 3 ~ 30A | |
60 | 10 ~ 60A | |
時間設定 | 啟動 D-TIME | 1 ~ 30秒 |
動作 O-TIME | 0.5,1 ~ 10秒 | |
復位 | 手動/電動 | |
時間-電流特性 | 過電流 | 定時限 |
誤差 | 電流 | ±5% |
時間 | ±5% | |
控制電壓(50/60HZ) | 110 | 110VAC±15% |
220 | 220VAC±15% | |
380 | 380VAC±15% | |
繼電器輸出 | 2-SPST | 3A/250VAC |
狀態 | 常態被激勵 / 常態不被激勵可選擇 | |
絕緣 | 外殼與線路之間 | > 10MΩ, 500VDC |
耐壓強度 | 外殼與線路之間 | 2000VAC 60Hz, 1min |
兩端之間 | 1000VAC 60Hz, 1min | |
線路之間 | 2000VAC 60Hz, 1min | |
安裝方式 | 35mm導軌或固定式安裝 | |

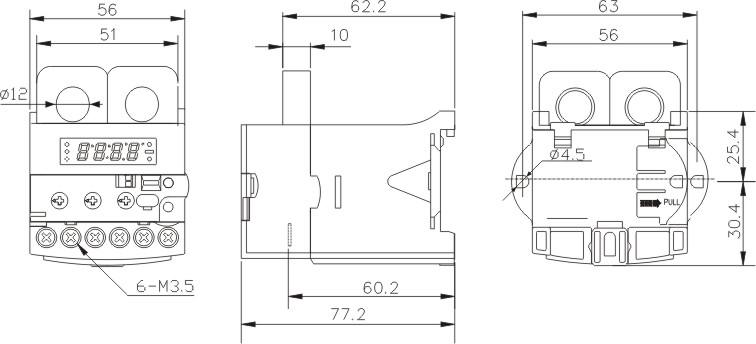

安裝尺寸圖：

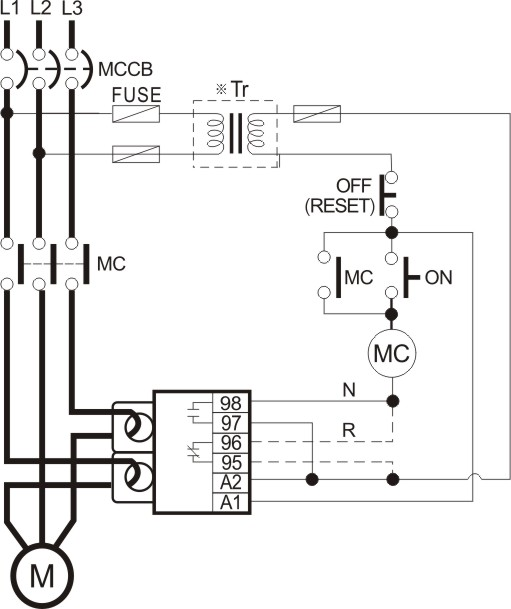

線路圖：
