產品詳情
◆ 構造采用密集型設計
◆ 性能具有電子式多保護功能
◆ 電流調整范圍可達到(10:1)
◆ 電流表功能,可自動檢測電流值
◆ LED燈通過閃爍狀態指示跳閘原因
◆ 高精度能夠提供更好的功能保護
◆ 手動即時復位/電動遠距離復位
◆ 通過保護器自檢功能,可檢測保護器是否處于正常狀態
◆ 具有較強的環境適應性,可適用于不同場合
◆ 產品低能耗,電源電流僅250mA,可節省運行成本近90%
◆ 失效-安全工作方式(無電壓釋放),使保護器更加安全可靠
使用范圍：
◇ 水泵、風機、空調、電梯、起重機、吊車、機床及其他設備的電動機故障保護
◇ 汽車行業、水處理行業以及各種大型工廠內的電動機故障保護
◇ 替代熱繼電器使用，具有保護精度高、動作靈敏度高的特點
保護項目：
保護項目 | 動作（跳閘）時間 |
過流 | O-TIME |
缺相 | O-TIME |
堵轉 | O-TIME |
自動復位 | R-TIME |
技術參數：
電流設定 | 規格 | 范圍 |
05 | 0.5 ~ 6A | |
30 | 3 ~ 30A | |
60 | 5.0 ~ 60A | |
100~(超過60A) | 外接CT工作 | |
時間設定 | 跳閘 O-TIME | 0.2 ~ 30秒 |
復位 R-TIME | 1 ~ 120秒 | |
控制電壓(50/60HZ) | 220 | 90 ~260VAC |
440 | 320 ~ 480VAC | |
其他電壓 | 可訂購生產 | |
繼電器輸出 | 形式 | 1-SPDT (轉換) |
負載 | 3A/250VAC 電阻性 | |
狀態N型 | 送上電源繼電器觸點被激勵 | |
狀態R型 | 送上電源繼電器觸點不被激勵 | |
時間-電流特性 | 定時限 | |
跳閘指示 | 2-LED | |
安裝方式 | 35mm 導軌/配電盤 | |
安裝尺寸圖：

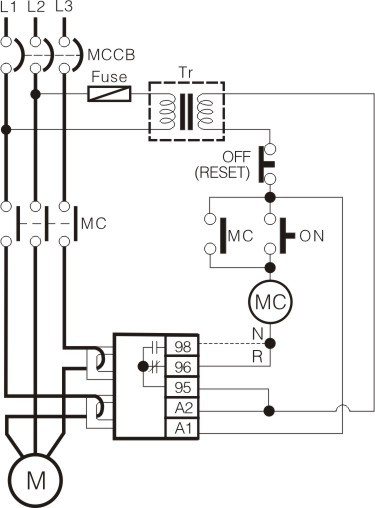

線路圖：
