產品詳情
◆ 采用密集型設計，占用空間小
◆ 產品自帶二個集成組裝電流互感器
◆ 欠載保護（空轉保護）
◆ 寬的電流調整范圍
◆ 定時限跳閘特性
◆ 手動即時復位/電動遠距離復位
◆ 強的環境適應性，可適用不同的工作環境
◆ “無-失效-安全”工作
使用范圍：
◇ 水泵、風機、空調、電梯、起重機、吊車、機床及其他設備的電動機故障保護
◇ 汽車行業、水處理行業以及各種大型工廠內的電動機故障保護
保護項目：
保護項目 | 動作（跳閘）時間 |
欠電流（空轉） | U-TIME |
技術參數：
電流設定 | 規格 | 范圍 |
05 | 0.5 ~ 6A | |
30 | 3 ~ 30A | |
60 | 5 ~ 60A | |
100~(超過60A) | 05型加裝外接CT（電流變比:100/5-600/5） | |
時間設定 | 跳閘 U-TIME | 0.2 ~ 30秒 |
- | - | |
控制電壓(50/60HZ) | 110 | 110VAC |
220 | 220VAC | |
380 | 380VAC | |
繼電器輸出 | 形式 | 1-SPDT （1C） |
負載 | 3A/250VAC 阻性 | |
狀態 | 常態不激勵 | |
時間-電流特性 | 定時限 | |
復位 | 手動即時/電動遠傳 | |
安裝方式 | 35mm導軌/配電板安裝 | |

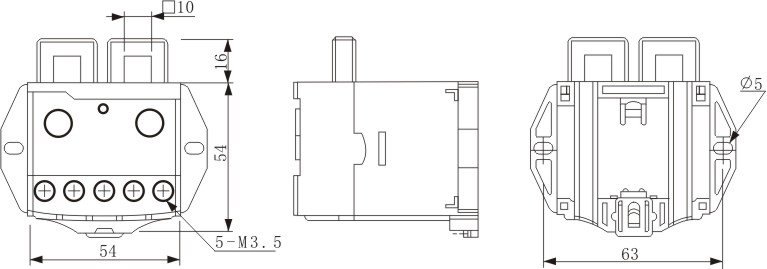

安裝尺寸圖：

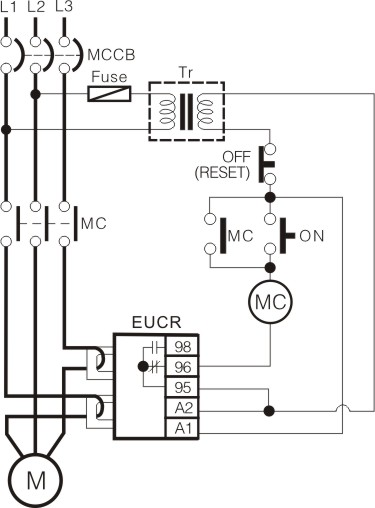

線路圖：
