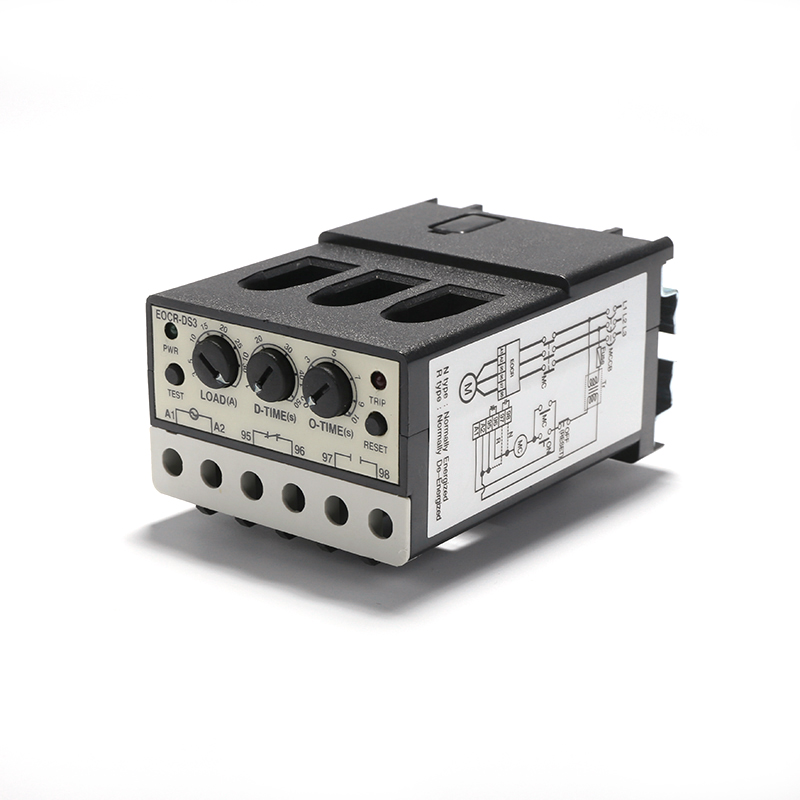

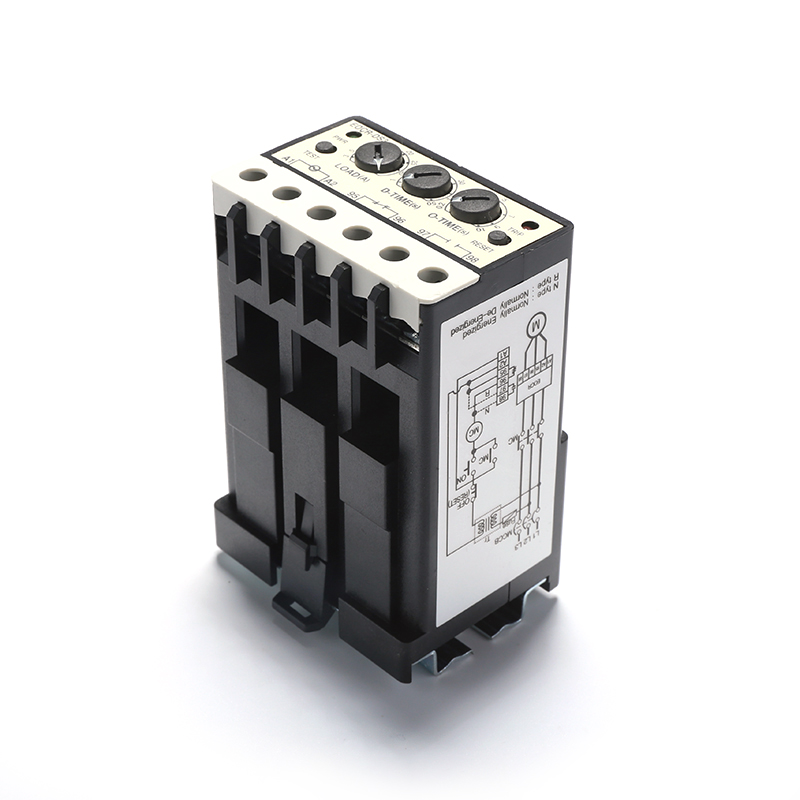

EOCR-DS3電子式過電流繼電器
產品詳情
◆ 采用密集型設計，體積占用空間大大減少
◆ 基于MCU（微處理器）的產品
◆ 電子式多保護功能，滿足客戶的多種保護需求
◆ 具有寬的電流調整范圍，可高達(10:1)
◆ 電流表功能，可自動檢測電流值
◆ LED跳閘指示，可方便查找故障原因和運轉監視
◆ 手動即時復位/電動遠距離復位
◆ 自檢功能，可檢查保護器是否處理正常工作狀態
◆ 強的環境適應性，適用于不同的工作環境
◆ 失效-安全工作方式(無電壓釋放)
使用范圍：
◇ 水泵、風機、空調、電梯、起重機、吊車、機床及其他設備的電動機故障保護
◇ 汽車行業、水處理行業以及各種大型工廠內的電動機故障保護
◇ 替代熱繼電器使用，具有保護精度高、動作靈敏度高的特點
保護項目：
保護項目 | 動作（跳閘）時間 |
過流 | O-TIME |
缺相 | 4秒 |
堵轉 | D-TIME +O-TIME |
逆相 | 0.1秒 |
時間特性 | 定時限 |
技術參數：
電流設定 | 規格 | 范圍 |
05 | 0.5 ~ 6A | |
30 | 3 ~ 30A | |
60 | 5 ~ 60A | |
100~(超過60A) | 外接CT工作 | |
時間設定 | 跳閘 O-TIME | 1 ~ 50秒 |
復位 R-TIME | 0.2 ~ 10秒 | |
控制電壓(50/60HZ) | 110 | 85 ~ 150VAC |
220 | 180 ~ 260VAC | |
380 | 320 ~480VAC | |
繼電器輸出 | 形式 | 2-SPST |
負載 | 3A/250VAC 阻性 | |
狀態N型 | 送上電源繼電器觸點被激勵 | |
狀態R型 | 送上電源繼電器觸點不被激勵 | |
時間-電流特性 | 定時限 | |
跳閘指示 | 2-LED | |
安裝方式 | 35mm導軌安裝 | |
安裝尺寸圖：

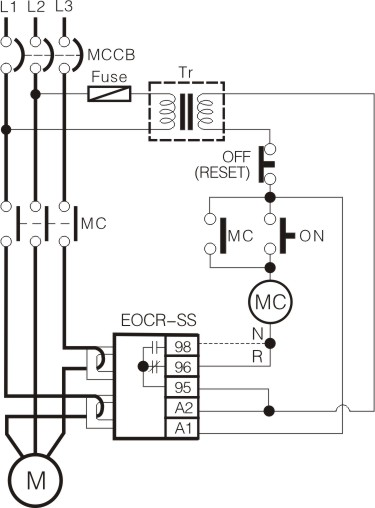

線路圖：
