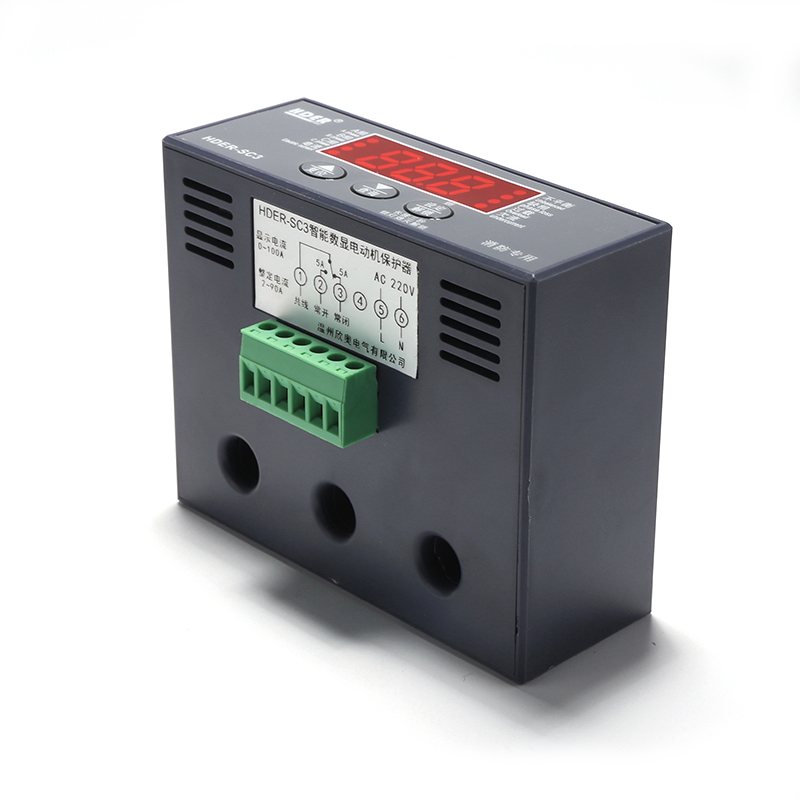

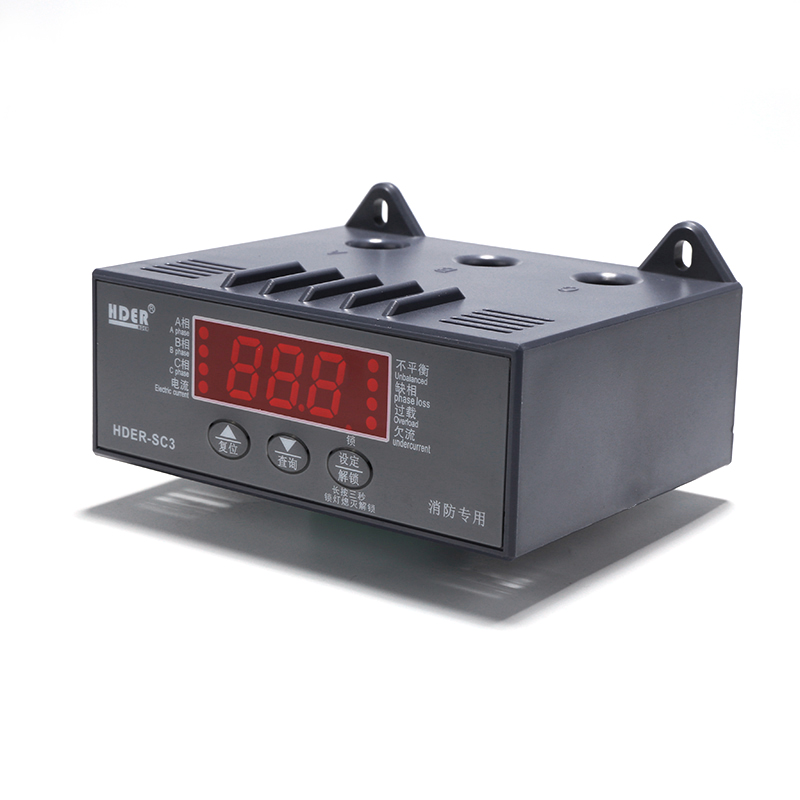

HDER-SC3數顯式過電流繼電器
產品詳情
◆ 基于MCU的產品, 是傳統熱繼電器的升級換代產品。
◆ 三個集成組裝的電流互感器
◆ 過電流、欠電流、缺相、相不平衡
◆ 具有電動機負載電流、欠電流啟動延時、過載延時時間分別設定的功能
◆ 具有循環顯示三相電流值和確認實際電流值的功能
◆ 具有保護后自動復位和手動復位功能
使用范圍：
◇ 水泵、風機、空調、電梯、起重機、吊車、機床及其他設備的電動機故障保護
◇ 汽車行業、水處理行業以及各種大型工廠內的電動機故障保護
◇ 替代熱繼電器使用，具有保護精度高、動作靈敏度高的特點
保護項目：
保護項目 | 范圍 |
過流 | 1-90A |
欠電流 | 2-90A |
缺相 | 3秒 |
相不平衡 | 8秒 |
技術參數：
電流設定 | 規格 | 范圍 |
90 | 2-90A | |
時間設定 | 啟動延時 | 0-99秒 |
跳閘延時 | 1-99秒 | |
控制電壓(50/60HZ) | 110 | 110VAC±15% |
220 | 220VAC±15% | |
380 | 380VAC±15% | |
其他電壓 | 可訂購生產 | |
繼電器輸出 | 形式 | 1-SPDT(1C) |
負載 | 3A / 250VAC 阻性 | |
狀態 | 送上電源繼電器觸點被激勵 | |
時間-電流特性 | 定時限 | |
跳閘原因指示 | LED及SSD(Seven Segment Display)綜合顯示 | |
安裝方式 | 配電盤安裝 | |

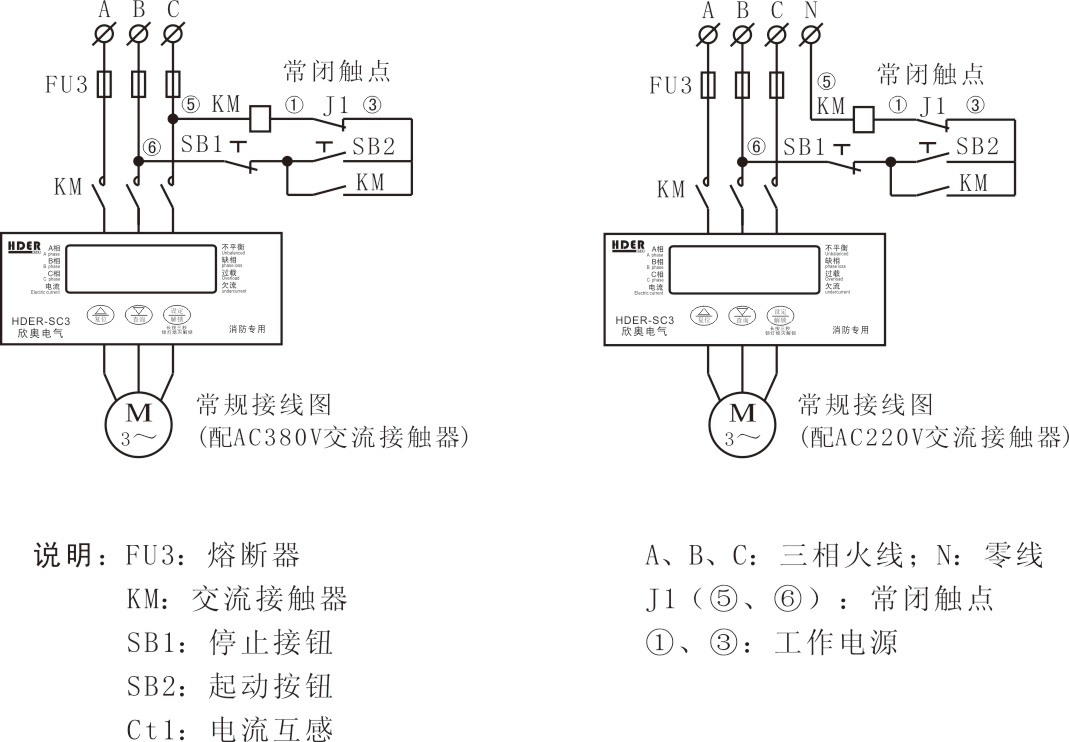

線路圖：
