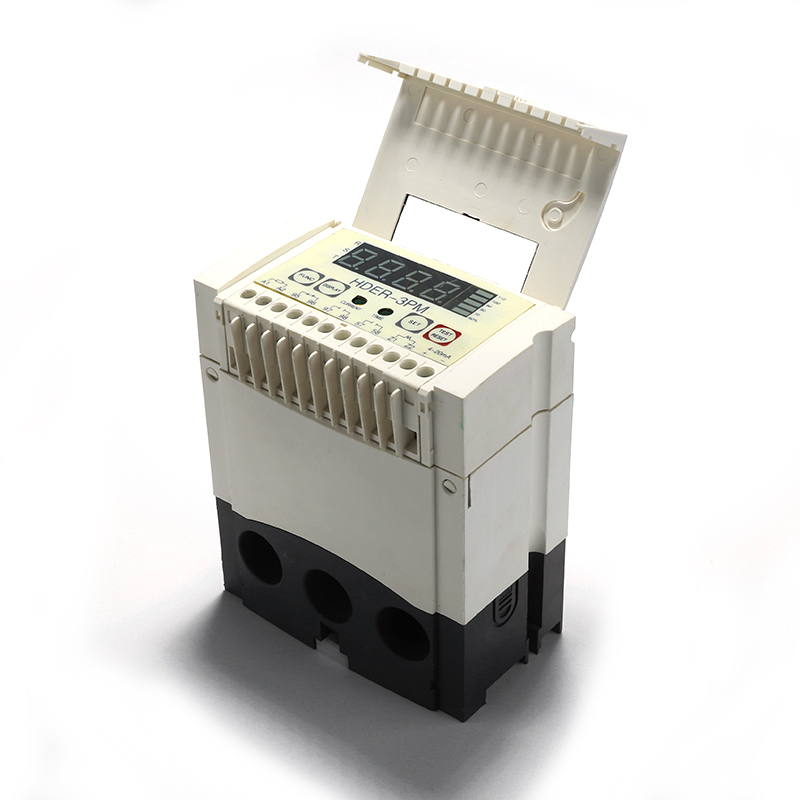

HDER-3PM數顯式過電流繼電器
產品詳情
◆ 基于MCU的產品/配電盤分體式安裝型
◆ 三個集成組裝的電流互感器
◆ 過電流、欠電流、缺相、相不平衡、逆相、接地、堵轉保護和（4-20mA）電流輸出
◆ 數字表和查找故障原因方便
◆ 帶有電流幅值指示棒的LED顯示屏
◆ 跳閘的時間-電流特性是可選擇的
◆ 啟動延遲時間和跳閘動作時間是分別調整的
使用范圍：
◇ 水泵、風機、空調、電梯、起重機、吊車、機床及其他設備的電動機故障保護
◇ 汽車行業、水處理行業以及各種大型工廠內的電動機故障保護
◇ 替代熱繼電器使用，具有保護精度高、動作靈敏度高的特點
保護項目：
保護項目 | 動作（跳閘）時間 |
過流 | O-TIME |
缺相 | 3秒 |
堵轉 | "DT"后0.5秒 |
鎖止 | 0.5秒 |
逆相 | 0.1 ~ 0.3秒 |
相不平衡 | 5秒 |
接地 | 預置的Et時間 |
欠電流 | 預置的Ut時間 |
輸出 | 4-20mA |
技術參數：
模式 | 范圍 | |
電流設定 | 過電流 | 0.5 ~ 6.3A |
5~63A | ||
超63A外接互感器 | ||
欠電流 | 0.5-60A | |
時間設定 | 啟動延遲時間 | 0.2-60秒可調整 |
過電流跳閘延遲 | 定時限:0.2~30秒,反時限:0.2-60秒 | |
欠電流跳閘延遲 | 0.5~30秒,定時限。 | |
控制電壓(50/60HZ) | 110±15%, 220VAC±15%, 380VAC±15%, 50/60Hz | |
誤差 | 電流 | ±5% |
時間 | ±5% | |
繼電器輸出 | OL | 2-SPST |
負載 | 3A/250VAC | |
時間-電流特性 | 定時限/反時限 | |
跳閘原因指示 | LED及SSD(Seven Segment Display)綜合顯示 | |
安裝方式 | 35mm導軌式/盤裝式安裝 | |
安裝尺寸圖：

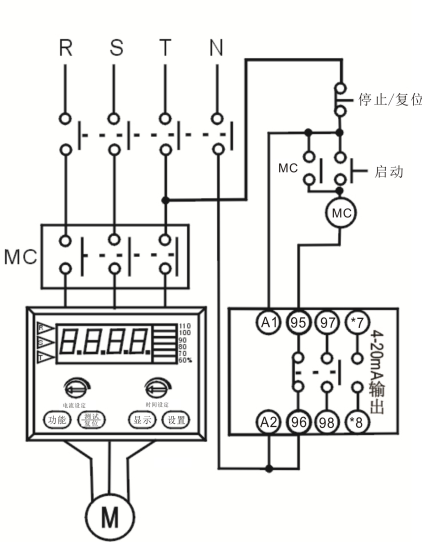

線路圖：
