產品詳情
◆ 基于MCU的產品
◆ 三個集成組裝的電流互感器
◆ 過電流、欠電流、缺相、相不平衡、逆相、堵轉保護
◆ 數字表和跳閘原因顯示
◆ 跳閘“時間-電流”特性可選擇
◆ 啟動延遲和跳閘動作遲時間是分別獨立設定的
◆ 增加了接地保護
使用范圍：
◇ 水泵、風機、空調、電梯、起重機、吊車、機床及其他設備的電動機故障保護
◇ 汽車行業、水處理行業以及各種大型工廠內的電動機故障保護
◇ 替代熱繼電器使用，具有保護精度高、動作靈敏度高的特點
保護項目：
保護項目 | 動作（跳閘）時間 |
過流 | O-TIME |
缺相 | 3秒 |
堵轉 | D-TIME |
漏電 | 0.05 ~ 10秒 |
逆相 | 0.1~ 0.3秒 |
相不平衡 | 8秒 |
欠電流 | 0.5 ~ 30秒 |
技術參數：
模式 | 范圍 | |
電流設定 | 過電流 | 0.5 ~60A，最大800A(外接互感器) |
欠電流 | "OC"設定值的0.5倍以下 | |
接地漏電流 | 0.02~3A | |
時間設定 | 啟動延遲時間 | 1-200秒 |
過電流跳閘延遲 | 定時限:0.2~30秒,反時限:1~30秒 | |
欠電流跳閘延遲 | 定時限0.5 ~ 30秒 | |
接地跳閘延遲 | 0.05 ~ 10秒 | |
控制電壓(50/60HZ) | 110 | 110VAC±15% |
220 | 220VAC±15% | |
380 | 380VAC±15% | |
繼電器輸出 | OL/UL | 1-SPST |
GR | 1-SPST | |
負載 | 3A/250VAC | |
時間-電流特性 | 定時限/反時限 | |
跳閘原因指示 | LED及SSD(Seven Segment Display)綜合顯示 | |
安裝方式 | 35mm導軌式安裝 | |

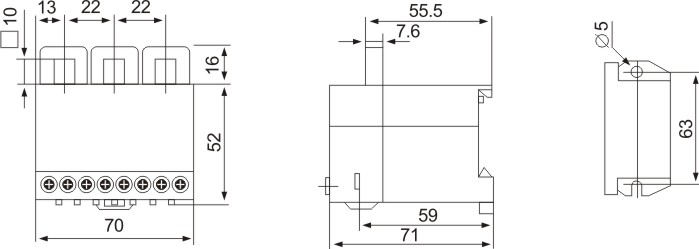

安裝尺寸圖：

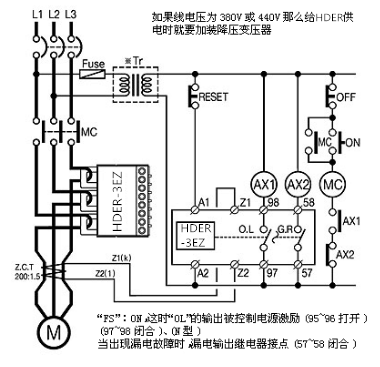

線路圖：
