產品詳情
10種延時模式：-
5種通過電源控制的延時模式
-4種通過信號控制的延時模式
-1種脈沖轉換模式
超寬延時范圍，0.1秒-10天可設定（10個檔位）。
具有AC/DC12V-240V超寬工作電壓規格可選。
繼電器工作狀態通過LED指示燈指示。
超小體積，僅18mm寬度，35mm卡軌安裝。
應用場合
多功能時間繼電器可用于工業設備、照明控制、加熱元件控制、馬達、風機控制，具有10種延時模式，延時范圍覆蓋0.1秒-10天。

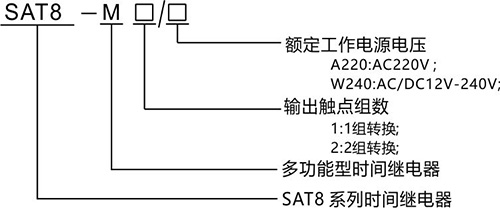

型號含義
技術參數
| SAT8-M1 | SAT8-M2 | ||
| 功能 | A,B,C,D,E,F,G,H,I,J | ||
| 電源端子 | A1-A2 | ||
| 額定控制電源電壓 消耗功率 | W240 | AC/DC12-240V(50-60Hz) | |
| AC10.09-3VA/DC 0.05-1.7W | |||
| 額定控制電源電壓 消耗功率 | A230 | AC 230V(50-60Hz) | |
| AC max.6VA/1.3W | AC max.6VA/1.9W | ||
| 電源允許波動范圍 | -15%;+10% | ||
| 電源指示燈 | 綠色LED | ||
| 延時范圍 | 0.1秒-10天，常開，常閉 | ||
| 設定方式 | 旋鈕 | ||
| 設定精度 | 10% | ||
| 重復精度 | 0.2% | ||
| 溫度波動誤差 | 0.05%℃,at=20℃(0.05%°F,at=68°F | ||
| 輸出觸點參數 | 1組轉換 | 2組轉換 | |
| 1x16A(AC1) | 2x16A(AC1) | ||
| 250VAC/24VDC | |||
| 最小切換功率 | 500mW | ||
| 輸出繼電器指示 | 紅色LED | ||
| 機械壽命 | 1x10 | ||
| 電壽命(阻性負載) | 1x10? | ||
| 復位時間 | 最大200ms | ||
| 工作環境溫度 | -20℃~+55℃ | ||
| 存儲和運輸環境溫度 | -35℃~+75℃ | ||
| 安裝方式 | 35mm卡軌安裝 | ||
| 防護等級 | IP20 | ||
| 安裝位置 | 任意 | ||
| 安裝海拔高度 | ≤2000米 | ||
| 污染等級 | 2 | ||
| 接線能力 | 1×2.5mm2或2×1.5mm20.4N ·m | ||
| 外形尺寸 | 90mm×18mm×64mm | ||
| 重量 | 1組轉換：W240-62g,A220-60g | ||
| 2組轉換：W240-82g,A220-81g | |||
| 符合標準 | EN 61812-1,IEC60947-5-1 | ||

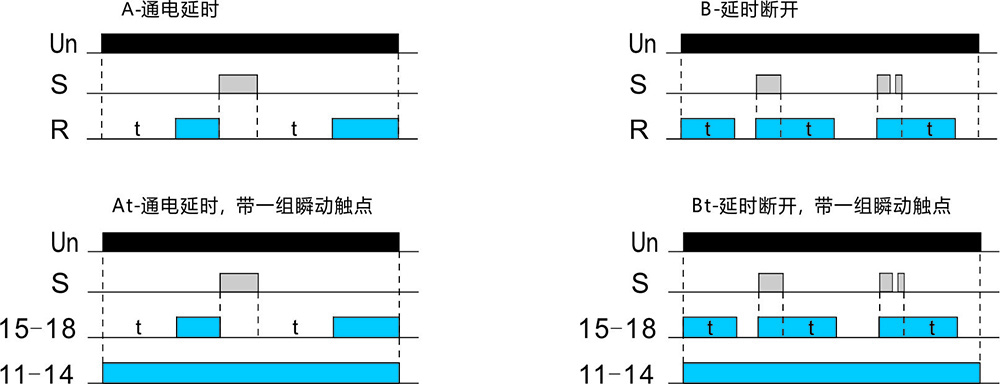

功能圖
延時設定
外形尺寸及接線圖
