產品詳情
2組通電延時設定，可單獨設定。
超寬延時范圍，0.1秒-10天可設定（10個檔位）。
具有AC/DC 12V-240V超寬工作電壓規格可選。
繼電器工作狀態通過LED指示燈指示。
超小體積，僅18mm寬度，35mm卡軌安裝。
應用場合
雙延時時間繼電器可設定2組通用延時時間，可用于重負載分時投入，防止主回路電流峰值過大。
特定應用場合可取代2只時間繼電器，節省成本。

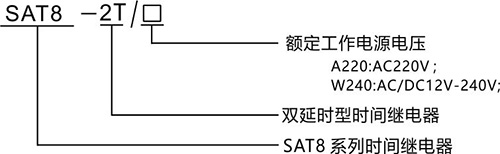

型號含義
技術參數
| SAT8-2T | ||
| 功能 | 雙設定通電延時 | |
| 電源端子 | A1-A2 | |
| 額定控制電源電壓 消耗功率 | W240 | AC/DC12-240V(50-60Hz) |
| AC10.09-3VA/DC 0.05-1.7W | ||
| 額定控制電源電壓 消耗功率 | A230 | AC 230V(50-60Hz) |
| AC max.6VA/1.9W | ||
| 電源允許波動范圍 | -15%;+10% | |
| 電源指示燈 | 綠色LED | |
| 延時范圍 | 0.1秒-10天，常開，常閉 | |
| 設定方式 | 旋鈕 | |
| 設定精度 | 10% | |
| 重復精度 | 0.2% | |
| 溫度波動誤差 | 0.05%℃,at=20℃(0.05%°F,at=68°F | |
| 輸出觸點參數 | 2組轉換 | |
| 2x16A(AC1) | ||
| 250VAC/24VDC | ||
| 最小切換功率 | 500mW | |
| 輸出繼電器指示 | 紅色LED | |
| 機械壽命 | 1x10 | |
| 電壽命(阻性負載) | 1x105 | |
| 復位時間 | 最大200ms | |
| 工作環境溫度 | -20℃~+55℃ | |
| 存儲和運輸環境溫度 | -35℃~+75℃ | |
| 安裝方式 | 35mm卡軌安裝 | |
| 防護等級 | IP20 | |
| 安裝位置 | 任意 | |
| 安裝海拔高度 | ≤2000米 | |
| 污染等級 | 2 | |
| 接線能力 | 1×2.5mm2或2×1.5mm20.4N-m | |
| 外形尺寸 | 90mm×18mm×64mm | |
| 重量 | W240-82g,A220-82g | |
| 符合標準 | EN 61812-1,IEC60947-5-1 | |

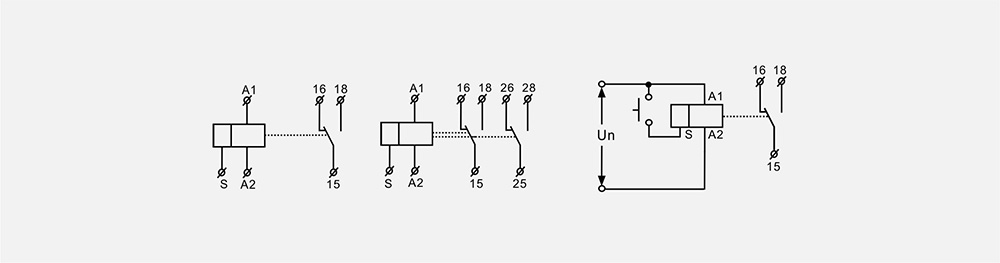

接線圖

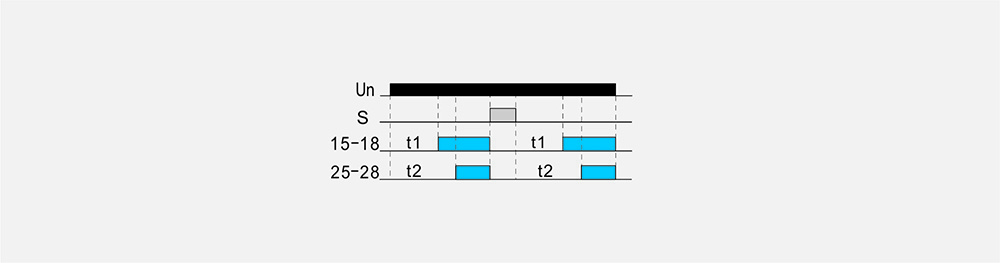

功能圖

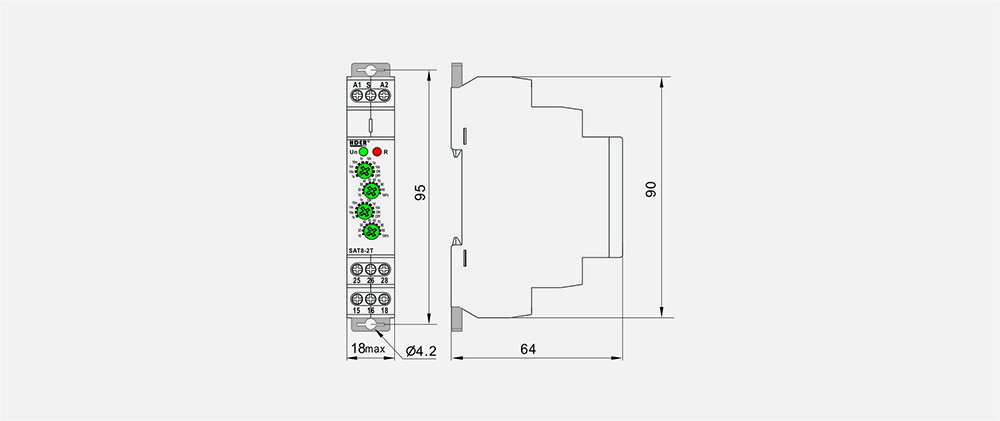

外形尺寸
